混凝土濾板制作教程,預制濾板安裝方法,濾板施工注意事項

作者來源:gysxlc 發布時間： 2018/6/15 9:00:01 標簽：濾板混凝土濾板預制濾板
導讀：要求濾板平整.其實是使安裝后的濾頭平整.反沖洗時布?xì)獠妓鶆?安裝濾板的平整度,其實就是濾頭的平整度.因?yàn)闉V頭在濾板上安裝固定.高度無法調整了,也就無法調整濾頭的平整度.

氣水反沖洗濾池與水反沖洗濾池相比，具有過濾周期長，濾料反沖洗后清潔，不易結泥球，節省反沖洗水量等。氣水反沖洗濾池能否成功，關鍵在于混凝土濾板的制作與安裝能否滿足工藝要求。

混凝土濾板制作教程

濾板制作，主要可分濾板模板的制作，濾頭預埋套管的固定及鋼筋混凝土澆筑幾個主要步驟。而模板制作精密，多次使用過程中不變形;濾頭預埋套管固定后在鋼筋混凝土澆筑過程中不走偏和移位，又是濾板制作的關鍵.

1.模板的制作

用鋼模澆筑的預制濾板可以滿足精度要求，但是鋼模制作費用高，制作周期長。我們通過試驗，采用杉木襯以角鋼制作，其變形誤差不大于2mm，也可以滿足濾板精度要求。且該模板造價低.制作周期短，制作簡單。

2.預埋套管的固定

預埋套管用帶絲扣的塞堵，與模板上的固定方鋼相連接，擰緊塞堵后，套管就與模板緊密固定了，澆筑鹼時.就不會走偏和移位。經過檢查，成型后濾板上的套管，走偏和移位誤差不應大于2mm。

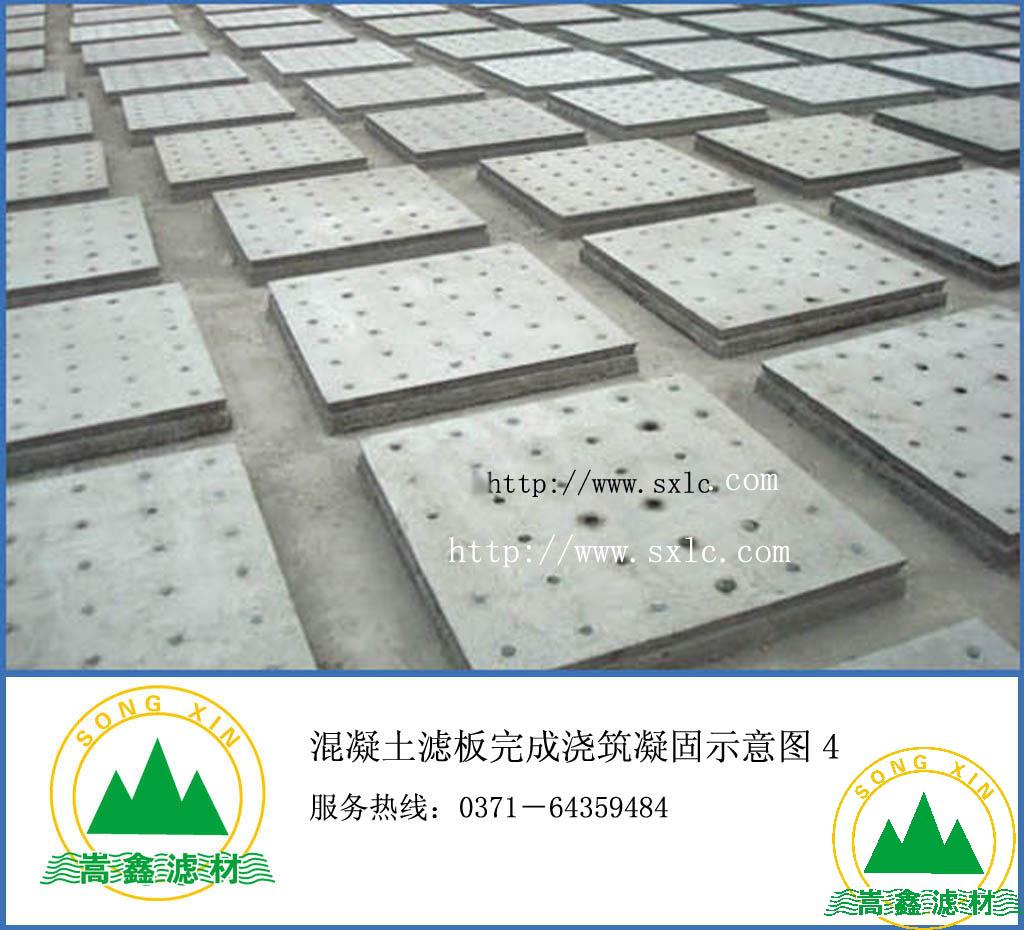

3.鋼筋混凝土澆筑

濾板底面要求平整，誤差不超過2mm，可以選擇符合平整度要求的鋼筋混凝土地面或鋼板，作為澆筑預制濾板的場地，其上鋪一層廢舊報紙。有利于脫模。鋼筋混凝土澆筑至離預埋套管上口5mm即可。這樣濾板在安裝濾頭時，濾頭與套管可以充分密封。如果澆筑后鋼筋混凝土高于預埋套管上口。安裝濾頭時，濾頭就可能被鋼筋混凝土頂住，濾頭一與套管密封不嚴，造成漏氣漏水，影響反沖洗布?xì)獠妓木鶆蛐浴?/span>

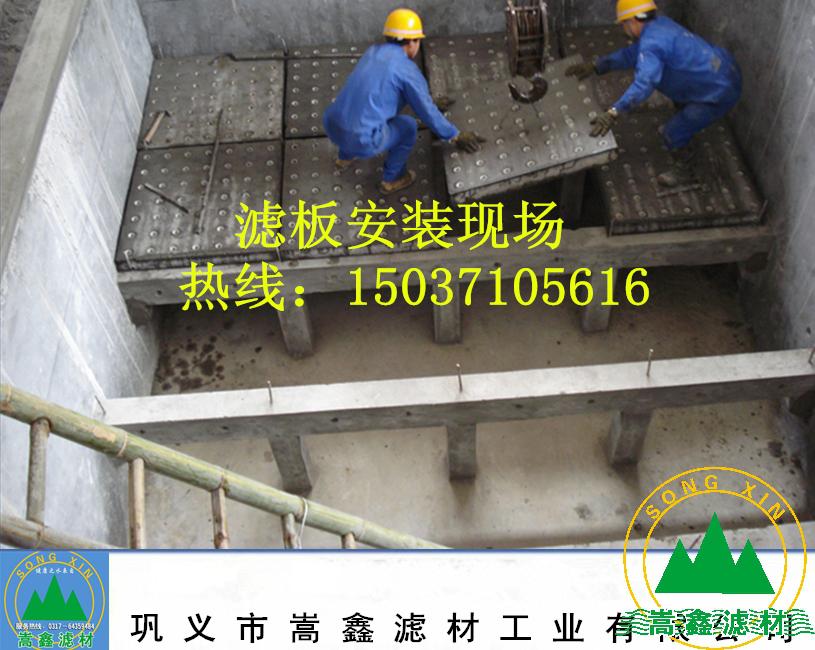

預制濾板安裝方法：

為滿足氣水反沖洗布?xì)獠妓鶆虻囊?濾板安裝后.普遍認為達到水平誤差小于5mm,板與板嵌縫不漏氣漏水，能承受反沖洗的壓力為合格。

濾板鋪放

濾板安放前.根據濾板的設計標高.用水準儀在濾池池壁中定出四點或八點。用墨線連成一周，再用水準儀校核.確認后，根據墨線標高安放濾板.用角尺或平直鋁合金尺檢驗板與板之間的水平度。濾板高度可以用木或鋼板楔形墊塊調整.直到滿足要求為止。

在確定每格濾池的標高同時，用水準儀確定各格之間的標高.并打上墨線。完成后再校核.各格濾池的標高誤差要求不大于5mm.

每格濾池鋪放濾板時要預留一到二塊板空隙。以便在調整水平度時操作。

濾板鋪放、整平后.濾池內灌水至套管上口約平齊為止.進行濾板水平度的最后泡水校驗。對不符合要求的.再作調整。

濾板嵌縫及固定

濾板放好后.濾板與濾梁之間用水泥砂漿填塞。要求填滿濾板與擱梁間隙。最后一、二塊濾板用座漿法鋪放。

濾板拼縫的填充，用鑄鐵管接口的膨脹水泥作填料。經過氣水空載試驗.取得滿意結果。此材料低廉.供應充足.方法簡單、快速、方使。

濾板嵌縫的檢查

濾板拼縫用膨脹水泥填充后，經過一段時間的保養，可以用氣沖來試漏。

預埋套管用相配套的堵頭封堵，濾池濾板上放入約2mm深的水讓濾池進氣.氣量從小到大逐漸增加，直到正常的氣反沖洗強度。這時漏氣很容易發現和辨認，濾板拼縫處若漏氣，就會冒出氣泡，有漏氣處，應重新修補。
